一、丈量仪器的正确使用

　　操作前应熟悉各类仪器的机关、机能及各操作的部位和作用，观测时不能骑腿或手扶脚架，所有操作均应手轻、心细、作为柔稳。

　　置平脚架时，应尽量适合自身的身高，旋转时要均匀、松紧要适当，切不成过紧。动弹仪器前，必须先放松相应的造动螺旋，而后用手轻扶支架，不得手执望远镜，使仪器安稳旋转，当仪器旋转失灵或有杂音时，应立即查明原因妥善措置，严禁强力扳扭或拆卸、锤击，以免危险仪器。当仪器故障一时不能排除时，要向公司工程部丈量仪器治理员注明情况，实时采取守护措施，以免加剧侵害水平。

　　仪器造动螺旋应松紧适当，不成过松、尤其不成过紧。微动时应尽量维持微动螺旋在微动中线左近移动，不成旋转过度，使螺旋弹簧齐全压缩或齐全伸展，均对微动螺旋造成危险。

　　操作中应预防用手触及物镜、目镜和露出的度盘，有尘埃时用软毛刷轻轻掸去，切不成用手指或手帕等物擦拭，观测实现后应实时戴好物镜帽。

　　在施工过程中短距离迁站，可将仪器连同三脚架一路转移。迁站前应将望远镜直立物镜朝下，各部造动螺旋微微旋紧，并查抄脚架螺旋是否旋紧，脚架合拢后一手携持脚架肋下，一手紧握基座，置仪器于胸前，切不成单手提携或肩扛，以免碰撞仪器，携持仪器前进时要稳步中速行走。当距离较远时该当拆卸仪器装箱背置，途中如仪器在箱中出现晃悠或异响，应立即开箱查抄弄清原因妥善处置。仪器在远程运输时，要做到防震防潮工作且正放不成颠倒。

　　丈量仪器应存放于透风、干燥、温度不变的房间内，仪器柜不得靠近空调口或暖气管，脚架、水准尺、检测尺、三角对中杆通常竖向别离搁置在特造的收纳箱内。

　　丈量仪器应预防日暴晒、雨淋，骄阳下或用零散雨点时应撑伞丈量。

　　警言：丈量仪器似手机，怕晒、怕潮、怕水又怕磕碰，没有玩坏的手机，只有摔坏或进水的手机。

　　二、全站仪的根基知识及操作规程

　　1、全站仪的根基知识

　　全站型电子速测仪简称全站仪，它是一种能够同时进行角度丈量、距离丈量、高程丈量和数据处置，由机械、光学、电子元件组合而成的丈量仪器。由于只需一次安设，仪器便能够实现测站上所有的丈量工作，故被称为“全站仪”。

　　全站仪拥有角度丈量（水平角、竖直角）、距离丈量（平距、斜距）、高程丈量、三维坐标丈量、导线丈量、交会定点丈量和放样丈量等多种用处。如内置专用软件后，职能还可进一步拓展。

　　全站仪上半部门蕴含有丈量的四大光电系统，即水平角丈量系统、竖直角丈量系统、水平赔偿系统和测距系统。通过键盘能够输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处置机（俗称CPU）联系起来。

　　微处置机（CPU）是全站仪的主题部件，重要有寄放器系列（缓冲寄放器、数据寄放器、指令寄放器）、运算器和节造器组成。微处置机的重要职能是凭据键盘指令启动仪器进行丈量工作，执行丈量过程中的检点和数据传输、处置、显示、贮存等工作，保障整个光电丈量工作井井有条地进行。输入输出设备是与表部设备衔接的装置（接口），输入输出设备使全站仪能与磁卡（即贮存卡）和微机（电脑）等设备交互通讯、传输数据。

　　2、全站仪的使用步骤

　　分歧型号的全站仪，其具体操作步骤会有较大的差距。下面简要介绍全站仪的根基操作与使用步骤。

　　1、全站仪的根基操作与使用步骤

　。1）丈量前的筹备工作

　　1）电池的装置（把稳：丈量前电池需充足电）：1把电池盒底部的导块插入装电池的导孔；2按电池盒的顶部直至听到“咔嚓”响声；3向下按解锁钮，取出电池。

　　2）仪器的安设：在丈量场地上选择一点作为测站，将全站仪安设于点，用三脚架使其对钟注丛旖（圆水准气泡及下对点大体居中）至精平（下对点、圆水准气泡及长水准气泡精确居中）。

　　3)开机：按“ON”开机后仪器自检，若仪器显示板显示“超出”或“Out of range”提醒，暗示仪器未整平，应沉新平坦仪器。把稳观察丈量模式P1界面：棱镜常数PC：-30°、PPM形象更正值：0、电池容量、丈量指标图标：棱镜、反射片、无棱镜、实时温度及气压更正值。等信息。

　　4）竖直度盘和水平度盘指标的设置

　　竖直度盘指标设置：放松竖直度盘造动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已自动设置，随即听见一声鸣响，并显示出竖直角。

　　水平度盘指标设置：放松水平造动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。

　　把稳：每当打开仪器电源时，必须沉新设置和的指标。

　　5）调焦与照准指标：1目镜调焦：用望远镜对准指标，将目镜顺使仉旋到底，再反使仉方向慢慢旋转至十字丝成像最清澈；2照准指标：前需放松垂直、水平造动钮，用上部粗照准器对准指标使其进入视场后固定两造动钮；3物镜调焦：旋转望远镜调焦环至指标成像至最清澈；4精确照准指标：用竖直与水平微着手轮使十字丝精确照准指标；5解除视差：当观测者眼睛在目镜前稍微移动时，若出现指标成像与十字丝间的相对位移而引起的照准误差称为视差。视差会使观测读数产生误差，在观测前应予以解除，能够通过正确的调焦解除，即再次进行调焦，直至使指标成像到十字丝间不存在视差。

　。2）角度丈量

　　1）首先从显示屏上确定是否处于角度丈量模式，若是不是，则按角度丈量键使其处于角度丈量模式。

　　2）盘左对准左指标A,按置零键，使水平度盘读数显示为0°00′00〃，顺使仉旋转照准部，对准右指标B，读取显示读数即为两方向间的水平夹角。

　　3）同样步骤能够进行盘右观测。

　　4）若是测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

　　
　。3）距离丈量

　　1）设置棱镜常数：测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行更正。检测全站仪棱镜常数步骤：在较平坦的砼地面用钢尺标出≥15m以上俩个固定点，置全站仪至一点，对中杆及棱镜置平至另一点，在全站仪设置里棱镜常数输入“0”并用棱镜模式丈量俩点的距离，如测距是14.970m，则注明棱镜常数为“-30”；如测距是15.000m，则注明棱镜常数为“0”；如测距是15.030m，则注明棱镜常数为+30mm，

　　2）设置大气更正值或气温、气压值：光在大气中的传布速度会随大气的温度和气压而变动，15℃和760mmHg是仪器设置的一个尺度值，此时的大气更正为0ppm。实测时，可输入温度和气压值，全站仪会自动推算大气更正值PPM（也可直接输入大气更正值），并对测距了局进行更正。

　　该把稳：有些型号的全站仪自带感应温度气压的设备的，无需设置大气更正值或气温、气压值。

　　3）仪高及镜高设置：通过手动利用钢尺量取仪器高度或仪器自动丈量仪器高度值，输入到全站仪相应地位，棱镜高度凭据前视作业情况实时扭转丈量。

　　4）距离丈量：照准指标棱镜中心，按测距键，距离丈量起头，测距实现时显示斜距、平距、高差。HD为水平距离，VD为倾斜距离。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，丈量功夫约2.5S，最幼显示单元1mm；跟踪模式，常用于跟踪移动指标或放样时陆续测距，最幼显示通常为1cm，每次测距功夫约0.3S；粗测模式，丈量功夫约0.7S，最幼显示单元1cm或1mm。在距离丈量或坐标丈量时，可按测距模式（MODE）键选择分歧的测距模式。

　　该把稳：有些型号的全站仪在距离丈量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

　。4）坐标丈量

　　1）设定测站点的三维坐标。

　　2）设定后视点的坐标（俗称坐标建站）或设定后视方向的水平度盘读数为其方位角（俗称方位角建站）。当设定后视点的坐标时，全站仪会自动推算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

　　3）设置棱镜常数。

　　4）设置大气更正值或气温、气压值。

　　5）量仪器高、棱镜高并输入全站仪。

　　6）照准指标棱镜，按坐标丈量键，全站仪起头测距并推算显示测点的三维坐标

　。5）全站仪数据通讯

　　全站仪的数据通讯是指全站仪与电脑之间进行的双向数据互换。其数据通讯的方式重要用两种：一种是全站仪内配置的PC卡（俗称贮存卡）进行数据通讯，特点是通用性强，各类电子产品间均可互换；另一种时利用全站仪的通讯接口，通过电缆线进行数据传输。

　　3、构筑工程施工中全站仪坐标放样步骤

　　1）建站（俗称给全站仪个方向）：拔取俩个已知点节造点，一个作为测站点，另一个为后视点；

　　2）取出全站仪：将仪器置于测站点，进行对钟注丛旖、精平平后量取仪器高；

　　3）将对中杆及棱镜组合安设于后视点，动弹全站仪将十字丝中心对准棱镜中心；

　　4）开启全站仪，选择“法式”进入法式界面，选择“坐标放样”，进入坐标放样界面选择设置方位角，进入后设置测站点点名，输入测站点坐标、高程及全站仪仪高，按确定键后进入设置后视点界面，设置后视点点名，输入后视点及高程，而后将全站仪十字丝再次精调对准至棱镜中心，并按下显示界面“是”，则设置结束；

　　5）退出测站设置界面，进入坐标丈量界面，再次将全站仪十字丝精调对准至棱镜中心，丈量出后视坐标实测值，与设计后视点坐标值对比误差≤5mm，方可进入放样点界面；

　　6）进入放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，实现确定后输入棱镜高，此时放样点参数设置结束，能力起头进行放样。

　　4、若何耽搁全站仪的使用寿命

　　1）长功夫不用仪器应该将电池取出，并对电池定期充电已达到保养成效，充电实现后应搁置于干燥安全的处所，预防电池持久放电造成电解液表冒从而败坏仪器;

　　2）维持仪器干燥。不要湿手接触仪器，水可能造成仪器败坏，直接影响到丈量的精度以及使用的寿命;

　
　　3）仪器是复杂的电子设备，预防仪器受到撞击或粗鲁的使用，以免造成严沉败坏;

　　4）遇到恶劣气象时，请适当使用仪器；如遇雷雨气象，最好不要使用仪器，以免对仪器造成败坏;

　　5）尽量预防在高压线或宏伟构筑物下使用仪器，这样会影响仪器测角不精准。

　　5、全站仪使用误区

　　1）初步使用丈量仪器时，各人伙城市感触这是个比力精密的仪器，对其敬而远之，生怕弄坏了让赔偿？

　　答：首先申明一点，本公司丈量仪器若是是被公司员工正常使用或进建败坏，不会让其赔偿。再次就是对于入门全站仪者均比力好奇，什么都想动但又不知路动了什么键，所以会造成仪器设置混乱，使其丈量精度降落而造成误差甚至是谬误，但并非仪器坏了，只有不是硬件败坏，仪器软件均可回复，自己以为所有的丈量仪器均像手机，刚买回来估计开机键都找不到，玩了俩天，不看手机估计都能打字发短信了。

　　
　　处置步骤：任何丈量仪器操作者在使用仪器时，均要先把仪器的根基设置设置正确方可进行放线施工。

　　2）全站仪怕什么？有的项目部为什么会成为全站仪杀手？

　　答：全站仪首先是由由机械、光学、电子元件组合而成的丈量仪器，内部均是比力精密的元件组合而成。我自己总结为：第一全站仪忌磕碰，第二全站仪忌湿润。有同事会说怎么和手机的弊端一样啊，其实就是这样，不信的话你把你的手机摔地上或丢水盆里试试。

　　
　　有的项目部之所以会成为全站仪杀手，就是项目部治理人员对全站仪使用不惜惜，出现乱抛弃、不轻拿不轻放、不守护不保养、下雨天无任何防雨措施强前进行施工放样工作。

　　3）全站仪怎么置镜即正确又快捷？

　　答：首先要先相识全站仪置镜必备的三个根基事项，第一下对点，第二圆水准气泡，第三长水准气泡。当我们入门时，教科书上或教员教我们是挨次是，1、脚架先大体对钟转2、置上全站仪—3、看下对点—4、移动脚架使仪器大体对中下对点--5、再调整2至3腿的脚架使圆水准气泡居钟转6、再调整三个焦螺旋使长水准管气泡居钟转7、而后看下对点是否居钟转8、不居中则送底座螺栓，使其全站仪在脚架平台上部门移动—而后再调整焦螺旋使下对点、圆水准气泡、长水准管气泡三点居中至精准，以上共需8个步骤，效能低下并且操作人员生理易于躁动。

　　
　　处置步骤：置镜全站仪快捷步骤我总结为：“两腿松”,这样根基是趁热打铁不牵丝攀藤，置镜功夫慢则60′快则20′，1、脚架先大体对中，踩入地面一个支腿，使其牢固--2、置上全站仪--3、放松其余俩个脚架支腿螺栓，一手卡主螺栓地位，一腿顶住螺栓地位，预防脚架滑动败坏仪器，一眼看下对点使其居中，另一手放再仪器螺旋上使其圆水准气泡居中后，则俩手响应使其脚架支腿踩入地面，但下对点及圆水准气泡仍旧居中，方可拧紧螺栓，使其脚架固定（两腿松、趁热打铁）--4、调整焦螺旋精平方可，只需四步就可实现，并且快而准。

　　4）若是全站仪测距禁绝（几十米的距离竟然差上了一个厘米），误差大等问题，为什么检测后仪器精杜字切合仪器精度尺度？
　　
　　答：如以上问题则不是全站仪的问题，重要是一些使用步骤不当造成的，如全站仪置镜下对点对中有误差、置镜脚架没有踩实、仪器长水准气泡不居钟注后视置镜或前视置镜气泡不居中等原因共同造成的，解决这种问题的步骤就是平下心来，反复的排出报答的成分再看是不是仪器的原因。

　　5）全站仪建站和坐标放样时会出现30mm左右的误差时，反复的查抄不出问题，则以为是仪器禁绝。

　　答：以上原因在建站时就出现这样的问题这注明全站仪的棱镜常数未设置好，由于棱镜常数误差正好是30mm。若是是建站没有问题，棱镜常数也正确，复测以前的放样桩出现3cm左右的误差，则要反复的查对，也许是节造桩移位了。

　　6）在坐标丈量的时辰为什么“设置方位角”没有效？

　　
　　答：请先确认你的全站仪是否齐全整平，当全站仪在没有齐全整平（俗称“赔偿超限”）的情况下，是不能设置的，这是一个法式对全站仪的；。由于若是你设置了方位角，测得的数据也是不正确的，这个能够预防出现不用要的谬误。处置步骤：精确整平全站仪后再进行设置。

　　7）当我用全站仪丈量，在丈量过程中发现i角禁绝，是否能够用检测水准仪的步骤来检测全站呢？

　　
　　答：用校对水准仪i角的步骤来校对全站仪i角是不能的。若是你用校对水准仪十字丝的步骤来校对全站仪十字丝，那你这台全站仪将不能正常使用。由于你一旦动了全站的十字丝，那么这台全站的三轴（三轴蕴含：发射轴，接管轴，视准轴）必须沉调。由于全站仪的三轴一旦不共轴则会出现照准棱镜中心不测距的故障，所以不容项目上治理人员用螺丝刀或拨针对全站仪进行校对换整。

　　
　　处置步骤1：先精平全站仪后找到远处一个固定物（楼房上的天线或者避雷针等），仰角在45°左右，也能够进行i角校对。步骤是：开机-ESC-配置-仪器参数设置-垂直角过零基准设置-盘左照准指标-按是-再盘右照准指标-按是。若是还是出现误差则急需用步骤2去向理。

　　
　　处置步骤2：将仪器拿到仪器鉴定中心让师傅在专业的校对平台上对仪器进行i角调整

　　8）为什么全站仪丈量出来的距离比我用尺子量的距离短（长）？

　　答：用尺子量全站仪测出的距离，第一可能尺子存在误差，第二报答误差。全站仪的精度是2+2PPM，则注明1000m最大误差也就4毫米，因而注定不能以尺子来衡量全站仪。若是还是对峙全站仪是全站仪测距不正确，则有以下两种发现问题的自检步骤：

　　
　　自检步骤1:找另表一台全站仪（所有指标均合格）使用比测的步骤来对全站仪进行调整；

　　
　　自检步骤2:在没有其他全站仪的情况下，能够通过以下步骤检测：首先选一平展砼场地在A点安设并整平全站仪，用全站仪竖丝仔细在地面标定出统一向线上距离约50m的A、B、C三点，并正确对中地安设反射棱镜。而后置镜全站仪至A点，设置温杜纂气压数据后，精确测出AB、AC的平距。再置镜全站仪到B点并精准对中，精确测出BC的平距Ｄ芄坏贸鋈疽遣饩喑Ｊ篕＝AC－(AB＋BC)，K值应靠近或蹬宗O，若｜K｜＞5mm，则要进行校对。

　　
　　处置步骤:以上俩种步骤任何一种检测出仪器用问题，均将全站仪拿到仪器鉴定中心通过基线来校对或垂危交付于公司工程部丈量仪器治理员做维建处置。

　　三、激光电子经纬仪的根基知识及操作规程

　　1、经纬仪根基学问

　　经纬仪是丈量水平角和竖直角的丈量仪器，是凭据测角道理设计的，目前常用的是光学经纬仪和激光电子经纬仪。

　　光学经纬的水平度盘和竖直度盘用玻璃造成，在度盘平面的周诶边缘刻有等距离的分划线，两相邻分划线间距所对的圆心角称为度盘的格值，又称度盘的最幼分格值。通常以格值的大幼确定精度分为：DJ6度盘格值为1°； DJ2度盘格值为20′ ；DJ1（T3）度盘格值为4′。

　　按精度从高精度到低精度分：DJ07、DJ1、DJ2、DJ6、DJ30等（D,J别离为大地和经纬仪的首字母）。

　　电子经纬仪在结构及阐发上和光学经纬仪相类似，重要分歧点在于读数系统，它选取光电扫描和电子元件进行自动读数和液晶显示。电子测角固然仍旧是选取度盘来进行，但不是按度盘上的刻划，用光学续数法读取角度值，而是以度盘上获得电信号，再将电信号转换成角度值。 电子测角的度盘重要有编码度盘、光栅度盘和动态测角度盘三种大局。

　　电子经纬仪的重要特点是：选取电子测角系统，实现了测角自动化、数字化，能将丈量了局自动显示出来，减轻了劳动强度，提高了工作效能

　　光学经纬仪和电子经纬仪的一样之处：均是用来丈量水平角和竖直角的丈量仪器；分歧之处是：光学经纬仪选取读数时看刻度盘上刻的角度值，由人用眼睛看直接读取数值；电子经纬仪选取光敏元件来读取数字编码度盘上的角度值，并直接显示到显示屏上。

　　经纬仪是丈量工作中用于丈量角度的精密丈量仪器，能够用于丈量角度、工程放样以及粗略的距离丈量。整套仪器由仪器、脚架部两部门组成。

　　经纬仪的工作道理：经纬仪蕴含基座、度盘（水平度盘和竖直度盘）和照准部三个部门；美粗С终鲆瞧；水平度盘用来丈量水平角和竖直度盘用来丈量竖直角；照准部上有望远镜，用望远镜对准丈量指标。

　　2、激光电子经纬仪操作规程

　。1）电子经纬仪架设仪器：将经纬仪搁置在架头上，使架头大体水平，旋紧衔接螺旋。

　。2）对中：主张是使仪器中心与测站点位于统一铅垂线上Ｄ芄灰贫偶堋⑿怕菪苟灾斜曛菊范宰疾庹镜愕闹行。

　。3）整平：电子经纬仪整平的主张使仪器竖轴铅垂，水平度盘水平。凭据水平角的界说，是两条方向线的夹角在水平面上的投影，所以水平度盘肯定要水平。

　　丛旖：伸缩脚架腿，使圆水准气泡居中。

　　查抄并精确对中：查抄对中标志是否偏离地面点。若是偏离了，旋松三角架上的衔接螺旋，平移仪器基座使对中标志正确对准测站点的中心，拧紧衔接螺旋。

　　经纬仪精平：旋转脚螺旋，使管水准气泡居中。

　。4） 电子经纬仪对准与读数

　　1） 目镜对光：目镜调焦使十字丝清澈。

　　2） 对准和物镜对光：粗瞄指标，物镜调焦使指标清澈。把稳解除视差。精瞄指标。

　　3） 读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清澈，而后读数。

　　3、激光电子经纬仪的自检规程及校对步骤

　。1）水准管轴（俗称长水准气泡）垂直于仪器竖轴的检验与校对

　　1）检验：初步整平仪器，动弹照准部使水准管平行于一对脚螺旋连线，动弹这对脚螺旋使气泡严格居中；而后将照准部旋转180?，若是气泡仍居中，则注明前提满足，若是气泡中心偏离水准管超过一格，则必要校对。

　　2）校对：先动弹脚螺旋，使气泡返回偏移值的一半，再用校对拨针拨动水准管校对螺钉，使水准管气泡居中。如此反复检校，直至水准管旋转至任何地位时水准管气泡偏移值都在一格以内。（只有求项目治理人员相识发现问题，不容私下校对仪器）

 　。2）十字丝竖丝垂直于横轴的检验与校对

　　1）检验：用十字丝交点对准一清澈的点状指标P，动弹望远镜微动螺旋，使竖丝上、下移动，若是P点始终不脱离竖丝，则注明该前提满足，不然必要校对。

　　2）校对：旋下十字丝环护罩，用幼螺丝刀放松十字丝表环的4个固定螺钉，动弹十字丝环，使望远镜上、下微动时， P点始终在竖丝上移动为止，最后用螺丝刀旋紧十字丝表环固定螺钉。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　。3）横轴垂直于仪器竖轴的检验

　　检验:在离墙面约30m处安设经纬仪，盘左对准墙上高处一指标P（仰角约30°），放平望远镜，在墙面上定出A点；盘右再对准P点，放平望远镜，在墙面上定出B点；若是A、B沉合，则注明前提满足；若是A、B相距大于5mm，则必要校对。

　　由于横轴校对螺栓密封在仪器内部，该项校对应由仪器维建人员进行。（只有求项目治理人员相识发现问题，不容私下校对仪器）


　。4）竖盘指标差的检验与校对


　　1）经纬仪竖盘指标差的自检步骤可总结为：仪器整平后，对准统一点进行盘左盘右丈量，得出竖盘指标差=1/2(L+R-360)<18＂或=1/2（a右- a左）<18＂的仪器方可正常使用。不然应终场使用，交由治理员处进行统一报建。


　　2）校对：由于各类仪器型号太多，校对步骤也不尽一样。如苏一光LT2经纬仪校对步骤：先开机但不要动弹仪器过0，按住切换键3秒，直到显示面板显示水平角的地位显示“1”，这时再动弹望远镜过0，盘左照准平行光管，短按开机键，刚才的“1”会变为“2”转到盘右照准，短按开机键，校对实现。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　。5）经纬仪2C值的检验与校对

　　检验： J2经纬仪（2＂全站仪）水平角的自检步骤可总结为：仪器整平后，对准统一点进行盘左盘右丈量，其2C=（L-R±180）<18＂的仪器方可正常使用。不然应终场使用，预防出现楼层大线不刚正。

　　由于校对螺栓密封在仪器内部且思考到校对的繁琐性，该项校对应由仪器维建人员进行。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　。6）对点器查抄

　　检验：对准地面上一个点，旋转180度，观测对点是否偏移，偏移量≥5mm则必要校对。

　　此项校对需有专业维建人员及专业维建固定平台方可进行维建处置。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　　4、激光电子经纬仪常见故障的重要原因

　　(1)不开机:重要原因有：1）电池电量不及2）电池触点氧化接触不良3）电源未接通或衔接不良，4）显示屏故障，5）主板故障阐发为读数跳盘或动弹显示角度不变。

　　(2)竖轴卡死：重要原因有光滑油流失、不洁之物混成油泥而增大轴系摩擦阻力。

　　(3)垂直角故障，不外零且读数混乱：

　　不外零---安平仪器打开电源，仪器正镜时旋转望远镜过零，仪器能显示出垂直角度值或赔偿超差。若不能显示则仪器存在不外零的问题，需对仪器过零电压测试点上测试过零电压并调整至要求领域。

　　读数混乱---安平仪器紧锁水平，对准固定指标高低旋转望远镜360度照准统一指标，观察垂直度盘的显示值是否陆续变动。若不能按挨次变动则未读数混乱：一是垂直度盘仿照信号太大或太幼，二是读数头故障，三是光栅度盘间距产生变动，四是主板败坏造成的。

　　(4)水平角故障：安平仪器打开电源，仪器正镜时旋转望远镜过零。紧锁水平轴，对准固定指标高低旋转望远镜360度照准统一指标，观察水平度盘的显示值是否陆续变动。若不能按挨次变动则未读数混乱：一是水平度盘仿照信号太大或太幼，二是读数头故障，三是光栅度盘间距产生变动，四是主板败坏造成的。

　　(5)电子赔偿器变态：安平仪器打开电源，仪器正镜时旋转望远镜过零。若垂直角度无显示，顺使仉或反使仉旋转焦螺旋20分左右。一是若垂直角杜仔显示，则注明电子赔偿器松动移位，二是若垂直角杜仔显示，但在5秒内不不变数字一向的闪动变换，则为赔偿器败坏，三若垂直角度无显示则直接判定为赔偿器败坏。

　　只有求项目治理人员相识仪器出现的故障原因，不容私下校对仪器）

　　四、水准仪的根基知识及操作规程

　　1、水准仪的根基学问

　　水准丈量的道理：利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，而后凭据已知点高程和测得的高差，推算出未知点的高程。

　　水准仪按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)。按精度分为精密水准仪和通常水准仪

　　水准仪按其精度和用处罚为DS0.5、DS1、DS2、DS3等几种等级，其下标暗示每千米水准丈量的误差（单元：mm）。

　　水准仪型号都以DS 开头，别离为"大地"和"水准仪"的汉语拼音第一个字母，通常书写省略字母DS。其后"0.5"、"1"、"2"、"3"等数字暗示该仪器的精度。S3级水准仪又称为通常水准仪，用于中国国度三、四等水准及通常水准丈量，S0.5级和S1级水准仪称为精密水准仪，用于中国国度一、二等精密水准丈量:

　　DS3水准仪用于通常工程水准丈量，即三、四等水准丈量，每千米往返高差中数无意中误差≤3mm；DS1水准仪用于精密水准丈量，即国度二等水准丈量，每千米往返高差中数无意中误差≤1mm。

　　水准仪由丈量望远镜、水准管和基座三个重要部门组成。丈量望远镜可能进行正确的对准与读数的沉要前提是：指标必须成像于十字丝平面上。其具体操作和检验步骤是：首先转移目镜调焦螺旋使十字丝像更清澈，而后动弹物镜调焦螺旋使指标像更清澈。

　　检验视差的步骤是：十字丝和指标像很清澈，并且把眼睛微微高低或左右移动时，没有发现十字丝和指标像有相对移动；反之则称为“视差”，此时应沉复以上操作，使视差解除为止。

　　水准器分为水平管和水准器两种，水准管的置平精度相对较高，固我们此刻所使用的水准仪均配置的是水准管。

　　水准管为圆柱形玻璃管，内壁磨成肯定半径的圆弧，灌注酒精后加热封关。冷却后形成酒精蒸汽的气泡成为水准气泡。圆柱管表壁刻有2cm间距的分划。水准管的分划值又称为活络度，分划值越幼，注明水准管活络度越高，仪器的精度越高。DS3水准仪的分划值通常为20″/2mm。

　　2、水准仪的操作步骤

　　水准仪的使用蕴含:安设、丛旖、对准、精平、读数  五个步骤。

　。1）安设:安设是将仪器装置在能够伸缩的三脚架上并置于两观测点之间。 首先打开三脚架并使高度适中，用目估法使架头大体水平并查抄脚架是否牢固，而后打开仪器箱，用衔接螺旋将水准仪器衔接在三脚架上。

　。2）丛旖:丛旖是使仪器的视线粗略水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。具体步骤:用仪器操练。在整平过程中，气泡移动的方向与大拇指活动的方向一致。

　　(3) 对准:对准是用望远镜正确地对准指标。 首先是把望远镜对向远处明亮的布景，动弹目镜调焦螺旋，使十字丝最清澈。再放松固定螺旋，旋转望远镜，使照门和准星的衔接对准水准尺，拧紧固定螺旋。最后动弹物镜对光螺旋，使水准尺的清澈地落在十字丝平面上，再动弹微动螺旋，使水准尺的像靠于十字竖丝的一侧。

　。4）精平:精平是使望远镜的视线精确水平。微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的切合水准观察窗内，若气泡居中时，气泡两端的象将切合成一抛物线型，注明视线水平。若气泡两端的象不相切合，注明视线不水平。这时可用右手动弹 微倾螺旋使气泡两端的象齐全切合，仪器便可提供一条水平视线，以满足水准丈量根基道理的要求。把稳:气泡左半部门的移动方向，总与右手大拇指的方向不一致。

　　(5)读数:用十字丝，截读水准尺上的读数。水准仪多是倒象望远镜，读数时应由上而下进行。先估读毫米级读数，后报出全数读数。把稳，水准仪使用步骤肯定要按上面挨次进行，不能颠倒，出格是读数前的切合水泡调整， 肯定要在读数前进行。

　　3、水准仪的操作及推算步骤

　　在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，水平造着手轮是调平的，在水平镜内通过三角棱镜反射，水平沉合，就是水平。将望远镜对准未知点(1)上的塔尺，读出塔尺的读数(后视)，把望远镜旋转到未知点(2)的塔尺，读出塔尺的读数(前视)，记到纪录本上。

　　推算公式:两点高差=后视-前视。幼我总结推算公式为：A=B+(C-D),A=待求高程、B为已知点高程、C为前视读数、D为后视读数，水准仪置镜步骤总结为：“一团灼”，即摆开三脚架---安放仪器---把水准气泡利用一支支团灼进气泡圈内---利用螺旋精平---照准读数。

　　3、水准仪的保养与维建

　。1）水准仪是精密的光学仪器，正确合理使用和生活对仪器精度和寿命有很大的作用；

　
　。2）预防阳光直晒，不许轻易拆卸仪器；

　。3）仪器有故障，由公司工程部仪器治理员或建理部建理；

　。4）每个微调都应轻轻动弹，不要使劲过大；镜片、光学片禁绝用手触片；

　。5）每次使用完后，应对仪器擦干净，维持干燥。

　　4、水准仪检验与校对步骤

　
　。1）圆水准气泡轴的检验与校对

　　
　　检验：首先进行脚螺旋的旋转操作，让圆水准气泡位于仪器的中心，接着将水准仪旋转180度，而后查看圆水准气泡的地位是否产生变动，若是圆水准气泡的地位产生变动，那么水准仪就必要进行校对。

　　校对：首先进行脚螺旋的动弹操作，使得圆水准气泡位于产生偏移所产生的距离的中心，而后再使用校对针将圆水准下面的校对螺旋调整到正确的地位，校对螺旋的个数为三个，不休进行反复操作，当圆水准气泡不再产生偏移时，校对工作就实现了。

　。ㄖ挥星笙钅恐卫砣嗽毕嗍斗⑾治侍，不容私下校对仪器）

　。2）十字丝横丝的检验与校对

　　
　　首先将水准仪放在水平面上，而后使用十字丝横丝造动一个点，接着再进行十字丝横丝的移动操作，同时还要一向的动弹微动螺旋，这时我们要仔细观察十字丝横丝造动的点，当点一向维持在十字丝横丝的上面，则不必要进行校对，若是产生移动，则必要进行校对。

　　十字丝横丝的校对步骤是：首先要将正本固定的螺丝拧开，而后旋转十字丝环，将十字丝横丝维持在水平地位上，旋转的方向为倾斜方向的反方向，最后再将三个螺丝拧紧。

　。ㄖ挥星笙钅恐卫砣嗽毕嗍斗⑾治侍，不容私下校对仪器）

　。3）水准仪i角误差的检验与校对

　　检验：通常水准仪的自检步骤可总结为：在相对平展相距约100米，设置肆意A、B俩基准点，在A、B点中央置镜整平后，观测其值为a1、b1；再把仪器安设在距A点5米左右，观测其值为a2、b2。若Ha1b1=Ha2b2,则注明仪器可正常使用；不然存在ι角误差，ι=(|Ha1b1-Ha2b2|/Dab)* ρ,其中ρ=206265＂、Dab=100米。依照丈量规范要求，DS3水准仪ι<20＂时的仪器方可正常使用。不然应终场使用，交由治理员处进行统一报建。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　。4）水准仪赔偿器的检验与校对

　　检验：把水准仪置平后，急剧顺使仉旋转后，观察水准仪圆水准气泡是否仍旧在中心，若是还能迅速的回到中心，注明赔偿器正常工作。若是圆水准气泡不能迅速回到中心或有偏离，注明赔偿器松动或移位，再若是圆水准气泡就回不到气泡中心，则注明赔偿器败坏，必要更换新的赔偿器，交由治理员处进行统一报建。（只有求项目治理人员相识发现问题，不容私下校对仪器）

　　五、激光测距仪的根基知识及操作规程

　　1、激光测距仪的根基知识

　　激光测距仪通常选取两种方式来丈量距离：脉冲法和相位法。

　　脉冲法测距的工作道理是：测距仪发射出的激光经被丈量物体的反射后又被测距仪接管，测距仪同时纪录激光往返的功夫。光速和往返功夫的乘积的一半，就是测距仪和被丈量物体之间的距离。脉冲法丈量距离的精度是通常是在+/- 1米左右。另表，此类测距仪的丈量盲区通常是15米左右。

　　相位法测距的工作道理是：是通过测定调造光波经过功夫后所产生的相位移量，从而求得光波所走过的旅程。相位式激光测距仪以精度高、功率幼、体积幼和便于携带等特点，得以在构筑上宽泛的利用。

　　2、激光测距仪使用当苦衷项

　　手持式激光测距仪由于选取激光进行距离丈量，无论是脉冲激光束还是相位激光束的能量均是极度集中的单色光源，所以在使用时不要用眼对准发射口直视，也不要用对准望远镜观察光滑反射面，以免中伤人的眼睛。肯定要按仪器说明书中安全操作规范进行丈量。丈量领域会受光线的明暗以及指标表表的反射个性等成分影响，当在户表或者日光强烈的环境中进行丈量时，能够佩带激光辨识镜或者遮暗指标表表，切忌不成将仪器发射口直接对准太阳以免烧坏仪器光敏元件

　　3、激光测距仪影响丈量了局的成分

　。1）通明的表表，如玻璃、水面等；

　。2）会反射的表表，如抛光的金属、玻璃；

　。3）多孔的表表，如隔离资料；

　。4）有纹路的表表，如粗糙的灰泥墙、天然石；

　。5）有温差的空气层和间接的反射

　　为预防以上成分，必要时在这些物体表表搁置激光对准靶

　　4、激光测距仪常见故障解决步骤

　。1）激光测距仪温度显示图起头闪动无法持续丈量？

　　答：激光测距仪的温度位于工作温度领域之表，（即-10°至50°），处置措施：终场工作静待丈量仪器的温度回升到工作温度领域内。

　
　。2）激光测距仪显示屏上出现电池的显示图

　　答：注明电池的电压起头减弱，需更换电池

　。3）激光测距仪电池的显示图起头闪动无法及需丈量？

　　答：电池的电压太幽微，更换电池

　。4）激光测距仪显示屏上出现“Error”和“-----”等提醒？

　　答：原因如下：激光和指标之间的角度太狭幼，指标的反射太强或太弱或者是周围的环境太亮。

　。5）激光测距仪的显示屏上端出现闪动的“Error”提醒？

　　答：归并/删减分歧丈量单元的丈量值。

　。6）激光测距仪丈量值不正确？

　　答：指标无法正确反射如水或者玻璃，激光发射口18和接管透镜19被遮蔽住了。

　。7）激光测距仪丈量了局不成靠？

　　答：设定了谬误的固定参考点或是在激光的射程中存在阻碍物。

　　六、水平激光投线仪的根基知识及操作规程

　　1、激光投线仪的根基知识

　　激光投线仪的根基界说：是在通常水准仪望远镜筒上固装激光装置造成的，激光装置由氦氖激光器和棱镜导光系统所组成

　　激光投线仪又称激光标线仪，其道理是利用激光束通过柱透镜或玻璃棒形成扇形激光面，投射形成水平和铅垂激光线的仪器。

　　激光投线仪的职能：可提供1~4条水平线，1~4条垂直线。几条垂直线间相互成90°角，垂直线在天顶订交产生一个天顶点，仪器还提供一个下对点。天顶点和下对点应在统一铅垂线上。激光投线仪在室内丈量距离可达10m。室表丈量距离可达25~50m，仪器会发出调造信号，再远处必要用接管靶接管来提高精度。使用环境温度为常温（-5~40°C）。

　　激光投线仪的利用：多利用于构筑施工、室内装璜等诸多方面，包办了传统施工中的水平管、铅垂线等。其特点方便使用、精度高、成本低，能较大的提高工作效能，现已宽泛利用到门框、窗框、底板水平、天花板高度、墙角定位以及电梯装置等诸多方面。

　　2、激光投线仪的操作步骤

　　使用激光投线仪时，首先依照水准仪的操作步骤安设、整平仪器。而后开启电源开关，待激光器正常发射后，周围将得到水平和竖直激光十字形红线，中线的左近将得到明亮的红色光斑。当光斑不够清澈时，可按激光加强键让其清澈。

　　3、激光投线仪的检测步骤

　　检测步骤大体为：在墙上挂一铅垂线，并依照其铅垂线用墨线弹设到墙面上，用钢尺量距、勾股定理算出垂直于竖线的水平线，再把激光投线仪安设在距离墙面5米的地位整平后，打开激光投线仪的水平和竖直激光发射开关，发射出的水平和竖直激光十字形红线与墙面上弹设的十字形墨线对比，若是水平与竖直误差均≤±1mm，则注明其仪器精度满足施工要求，反之注明仪器要送检到仪器检测中心作维建处置。

　　4、激光投线仪常见故障解决步骤

　。1）激光投线仪开机无激光线？

　　答：原因1、有电池电量弱或则没装置电池；2、激光头败坏；3、是线路板电线脱焊

　　解决法子：联系公司仪器治理员现场解决问题，若是不能现场建复就应立即更换，由公司仪器治理员掌管仪器的维建工作。

　　七、激光铅垂仪的根基知识及操作规程

　　1、激光铅垂仪的根基知识

　　激光铅垂仪界说：是指借助仪器中安设的高活络度水准管或水银盘反射系统，将激光束导至铅垂方向用于进行竖向准直的一种工程丈量仪器。

　　激光铅垂仪是一种专用的铅直定位仪器。合用于高层构筑物、烟囱及高塔架的铅直定位丈量。

　　激光铅垂仪的根基机关重要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座及激光电源等部门组成。

　　激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴，两端有螺扣，上、下两端别离与发射望远镜和氦氖激光器套筒相衔接，二者地位可对换，组成向上或向下发射激光束的铅垂仪。仪器上设置有两个互成90?的管水准器，仪器配有专用激光电源。

　　2、激光铅垂仪投测轴线的操作步骤

　。1）在首层轴线节造点上安设激光铅垂仪，利用激光器底端所发射的激光束进行对中，通过调节基座整平螺旋，使管水准器气泡严格居中；

　　（2）在上层施工楼面预留孔处，搁置接受靶；

　　（3）接通激光电源，启动激光器发射铅直激光束通过发射望远镜调焦，使激光束汇聚成红色耀目圆点光斑，别离在0°、90°、180°、270°四个方位投射到接受靶上，其交叉点的衔接点即为轴线节造点在该楼面上的投测点。

　　3、激光铅垂仪预留洞确当苦衷项

　　
　。1）平时预留投测孔洞利用盖板封堵，预防坠物伤人；

　。2）激光铅垂仪支放后，在其上方设挡板，预防坠物侵害仪器，挡板在使用时方可撤除；

　。3）结构封顶后，预留孔洞植筋后浇灌砼封堵。

　　4、激光铅垂仪投点误差大的原因及防治措施

　。1）原因分析：

　　 1)、首层结构平面上轴线节造点精度不能保障；

 　　2)、仪器未调置好或仪器自身未校核好；

　　3)、未解除竖轴不垂直于水平轴产生的误差。

　。2）防治措施：

　　1)首层楼面上的轴线节造网点必必要保障精度，预埋钢板上的投测点要校核无误后刻上“+”字标识。在浇筑上升的各层混凝土时，必须在相应的地位预留 200mm×200mm 与首层楼面节造点相对应的孔洞，保障能使激光束垂直向上穿过预留孔。

     2)为保障轴线节造点的正确性，在首层节造点上架设激光铅垂仪，调整仪器对中，严格整平后方可启动电源，使激光器发射出可见的红色光束。光斑通过结构板面对应的预留孔洞，显示在盖着的激光接管靶，将仪器水平转0°、90°、180°、270°四个方位投射到接受靶上，其交叉点的衔接点即为轴线节造点在该楼面上的投测点。（其激光在接管靶上旋转的直径≤10mm）

     3)为相识除竖轴不垂直水平轴产生的误差，需绕竖轴动弹照准部，让水平度盘别离在0°、90°、180°、270°四个地位上，观察光斑改观地位并作象征，若有改观、其改观的地位成十字的对称型，对称连线的交点即为精确的铅垂仪正中点。

　　八、回弹仪的根基知识及操作规程

　　1、回弹仪的根基知识

　。1）回弹仪法检测砼强度的术语

　　测区：是检测构件砼强度时的一个检测单元；

　　测点：测区内的一个回弹检测点；

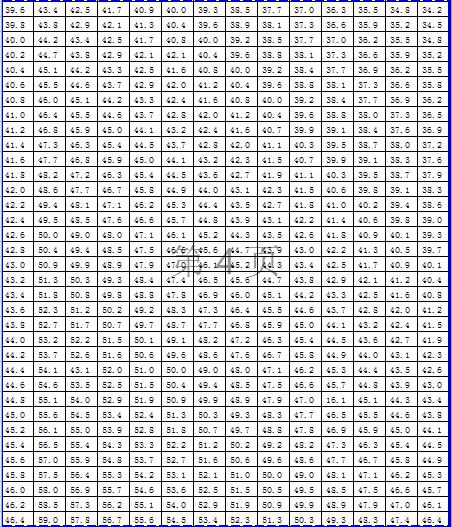

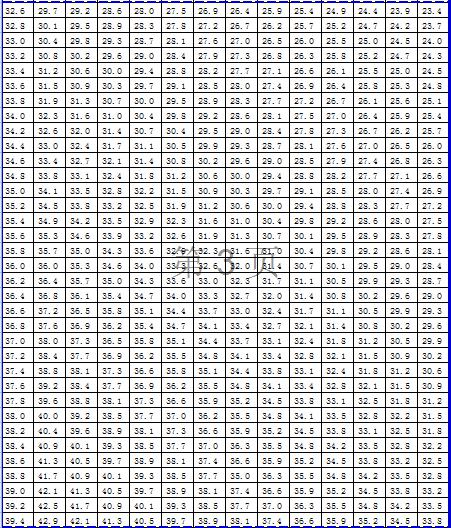

　　测区砼强度换算值：由测区的均匀回弹值和碳化深度值通过测强曲线或测区强度换算表得到的测区现龄期砼强度值；

　　砼强度推定值：相应于强度换算值总体散布中保障率不低于95%的构建中的砼强度值。

　。2）回弹仪的技术要求

　　回弹仪可分为数字式和指针直读式，应拥有产品合格证及计量检定证书，还应在回弹仪的显著地位上标注名称、型号、造作厂名或商标、出厂编号等；

　　回弹仪除应切合现行国度尺度《回弹仪>GB/T9138的划定表，尚应切合下列划定：

　　1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J；

　　2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针批示刻度尺上的“0”处；

　　3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2；

　　4）数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1；

　　5）回弹仪使用时的环境温杜爪在-4~40℃。

　。3）回弹仪的根基道理

　　用弹簧驱动沉锤，沉锤以恒定的动能撞击与混凝土表表垂直接触的弹击杆，使部门混凝本地货生变形并吸收一部门能量，另一部门能量转化为沉锤的反弹动能，当反弹动能全数转化成势能时，沉锤反弹达到最大距离，仪器将沉锤的最大反弹距离以回弹值的名义显示出来。

　　数显混凝土回弹仪用以测试混凝土的抗压强度，是现场检测用的最宽泛的混凝土抗压强度无损检测仪器。这是获取混凝土质量和强度的最急剧、最单一和最经济的测试步骤。

　。4）回弹仪的检定

　　1）回弹仪的检定周期为半年，当回弹仪拥有下列情况之一时，应由法定计量检定机构按现行行业尺度《回弹仪》JJG817进行检定：a、新回弹仪启用前；b、超过检定有效期限；c、数字式回弹仪与数字式显示的回弹值与指针直读示值相差不大1；d、经保养后，在钢砧上的率定值不合格；e、遭逢严沉撞击或其他侵害；

　　2）回弹仪的率定试验应切合下列划定：a、率定试验应在室温为5~35℃的前提下进行；b、钢砧表表应干燥、清洁，并应不变地平放在钢度大的物体上；c、回弹值应取陆续向下弹击三次的不变回弹了局的均匀值；d、率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转90°，每个方向的回弹均匀值应为80±2；

　　3）回弹仪率定试验所用的钢砧应每2年送授权计量检定机构检定或校准。

　。5）回弹仪的保养

　　1）当回弹仪存鄙人列情况之一时，应进行保养：a、回弹仪弹击超过2000次；b、在钢砧上的率定值不合格；c、对检测值有疑惑。

　　2）回弹仪的保养应按下列步骤进行：a、先将弹击锤脱钩，取出机芯，而后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；b、清洁机芯各零部件，并应沉点算帐中心导杆、弹击锤和弹击杆的内孔及冲击面。算帐后应在中心导杆上薄薄涂抹钟表油，其他零部件不得抹油；c、算帐机壳内壁、卸下刻度尺，查抄指针，其摩擦力应为0.5~08N；d、对于数字式回弹仪，还应按产品要求的守护法式进行守护；e、保养时，不得旋转尾盖上定位紧固的调零螺丝，不得自造或更换零部件；f、保养后应进行回弹仪的率定试验划定进行率定。

　　3）回弹仪使用结束，应使弹击杆伸出机壳，并应断根弹击杆、杆前端球面以及刻度尺表表和表壳上的污垢。尘土；氐遣挥檬，应将弹击杆压入机壳内，经弹击后按下按钮，锁住机芯，而后装入仪器箱。仪器箱应平放在干燥阴凉处。当数字式回弹仪持久不用时，应取出电池。

　　2、回弹仪检测的通常划定

　。1）选取回弹法检测砼强度时宜具备以下资料：a、工程名称、设计单元、施工单元；b、构件名称、数量及砼类型、强度等级；c、水泥安谧性、表加剂、掺合料种类、砼共同比等；d、施工模板、砼浇筑、养护情况及浇注日期等；e、必要的设计图纸和施工纪录；f、检测原因。

　。2）回弹仪检测前后，均应在钢砧上做率定试验，其回弹回弹均匀值应为80±2。

　。3）砼强度可按单个构件或批量进行检测：对于砼出产工艺,强度等级一样，原资料、共同比、养护前提根基一致且龄期相近的一批同类构件的检测应选取批量检测。按批量进行检测时，应随机抽取构件，抽检数量不宜少于同批构件总数的30%且不宜少于10件。当检验批构件数量大于30个时，抽样构件数量可适当调整，并不得少于国度现行有关尺度划定的至少抽样数量。

　　(4)单个构件的检测应切合下列划定：a、对于通常构件，测区数不宜少于10个，当受检构件数量大于30个，且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m、另一方向尺寸不大于0.3m时，每个构件的测区数量可适当削减，但不应少于5个；b、相邻两侧去的间距不应大于2m，测区离构件端部或施工边缘的距离不宜大于0.5m，且不宜幼于0.2m。c、测区宜选在能使回弹仪处于水平方向的砼浇筑侧面，当不能满足这一要求时，也可选在使回弹仪处于非水平方向的砼浇筑表表或地面；d、测区宜安插在构件的两个对称的可测面上，当不能安插在对称的可测面上时，也可安插在统一可测面上，且应均匀散布。在构件的沉要部位及幽微部位应安插测区，并应避开预埋件；e、测区应在200*200mm区域内，其面积不宜大于0.04m?；f、测区表表应为砼原浆面，并应清洁、平坦，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面；f、对于弹击时产生抖动的薄壁、幼型构件，应进行固定。

　。5）测区应标有清澈的编号。并宜在纪录纸上绘造测区安插示意图和描述表观质量情况。

　　3、回弹仪值丈量操作步骤

　　1）将弹击杆始终垂直顶住混凝土的表表，缓慢轻压仪器，使按钮放松，放松压力时弹击杆伸出，挂钩挂上弹击锤；

　　2）使仪器轴线始终垂直于混凝土的表表并缓慢均匀施压，待弹击锤脱钩冲击弹击杆后，弹击锤回弹带头指针向后移动至某一地位时，指针块上的示值刻线在刻度尺上示出肯定数值即为回弹值；

　　3）使仪器机芯持续顶住混凝土表表读数并纪录回弹值。如前提不利于读数，可按下按钮，锁住机芯，将仪器移至它处读数；

　　4）每一测区应为200*200mm内均匀散布读取16个回弹值，每一测点的回弹读数应精确至1，测点宜在测区领域内均匀散布，相邻两侧点的净距离不宜幼于20mm；测点距暴露钢筋、预埋件的距离不宜幼于30mm；测点不应散布在气孔或暴露石子上，统一测点应只弹击一次。

　　4、碳化深度值丈量步骤

　　回弹值丈量结束后，应在有代表的测区内丈量碳化深度值，侧点数不应少于构件侧区属的30%，应取其均匀值作为该构件每个测区的碳化深度值。当碳化深度值极差大于2.0mm时，应在每一测分辨别测区内别离丈量碳化深度值。

　　碳化深度值的丈量应切合下列划定：

　　1）可选取工具在测区表表形成直径为15mm的孔洞，去深杜爪大于砼的碳化深度；

　　2）应断根孔洞中的粉末和碎屑，且不得用水擦洗；

　　3）应选取浓度为1%~2%的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与为碳化界限清澈时，应选取碳化深度丈量仪丈量已碳化与为碳化砼接壤面到砼表表的垂直距离，并应丈量3次，每次读数应精确至0.25mm；

　　4）应取三次丈量的均匀值作为检测了局，并应精确至0.5mm。

　　5、回弹法砼强度的推算

　　构件测区砼强度换算值，可按本规程所求得的均匀回弹值及按本规程所求得的均匀碳化深度值，由本规程如下附表查问或推算得出。

　　1）用查问法按下表直接得出测区内砼强度换算值：

　　2）测区内砼强度换算值推算步骤

　　1）在200*200mm区域内用回弹仪测定16个回弹值，去掉3各最大值和3各最幼值，渣滓10个回弹值推算其均匀值。

　　2）再用砼碳化深度的测碳步骤（1）丈量出碳化深度值，在凭据碳化深度建改系数表找出其碳化深度值与推算出的回弹值均匀值的对应建改系数。

　　3）得出测区内砼强度换算值=10个回弹值均匀值*碳化后的建改系数（查问回弹仪出厂建整系数表）

　　6、《回弹法检测砼抗压强度技术规程》JGJ/T23新规技术要求：结构实体砼回弹+取芯法强度检验。

　　检验步骤：选取回弹+取芯法进行结构实体砼强度检验时，先确定回弹检测试件，并凭据回弹了局选择取芯构件。

　　回弹检测构件拔取的准则和数量：拔取回弹检测构件时，先确定柱、梁、墙、楼板的总数量（每间楼板按一个构件计），再凭据总数量确定抽样数量。对于尺寸较幼的构件，钻芯的难度较大，且对构件有肯定的危险，故通常不进行取芯试验。

　　回弹测区的安插，还应综合思考后续取芯对结构安全及取芯操作的影响，避开不宜或无法钻取芯样的部位。

　　思考到回弹检测时，砼的龄期较短，故不思考碳化对检测的影响。

　　在确定取芯地位时，对每个构件5各测区中的最幼测区均匀回弹值进行排序，排序中的3各最幼值对应的测区即为取芯地位，每个测区各钻取一个芯样。当测区位于钢筋较密的部位时，可选取直径为70mm的芯样。

　　九、构筑工程检测尺的工具分类

　　1）2m垂直检测尺（俗称：靠尺），2）对角检测尺，3）内表直角检测尺（俗称：阴阳角检测尺），4）15mm楔形塞尺，5）检测镜，6）百格网，7）15m卷线器，8）25g响鼓锤，9）10g钢针幼锤。

　　1、垂直检测尺的用处

　　垂直度检测、平坦度检测、水平度检测。其规格：2000*55*25 丈量领域，±14/2000 精度，误差0.5。

　　1）垂直度检测的使用步骤：检测尺为可展式结构，合拢长1米，发展长2米。用于1米检测时，推下仪表盖；疃萍蛏贤，将检测尺左侧面靠紧被测面，(把稳:握尺要垂直，观察红色活动销暴露3-5毫米，摆动矫捷即可。)待指针自行摆动终场时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度误差，每格为1毫米。2米检测时，将检测尺发展后锁紧衔接扣，检测步骤同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度误差，每格为1毫米。如被测面不平坦，可用右侧高低靠脚(中央靠脚旋出不要)检测。

　　2）平坦度检测:检测尺侧面靠紧被测面，其缝隙大幼用15mm契形塞尺检测，其数值即平坦度误差。

　　3）水平度检测:检测尺侧面装有水准管，可检测水平度，水准管水泡在水准管中心即为水平，用法同通常水平尺。

　　2、对角检测尺

　　检测方形物体两对角线长度对比的误差值。

　　使用步骤：检测尺为3节伸缩式结构，中节尺设3挡刻度线。检测时，大节尺推键应锁定在中节尺上某挡刻度线"0"位，将检测尺两端尖角顶紧侧对角的顶点，固紧幼节。检测另1对角线时，放松大节尺推键，检测后再固紧目测推键上的刻度所指的数值，此数值就是该物体上两对角线长度比的误差值(单元:mm)。检测尺幼节尺顶端备有M6螺栓，可装楔形塞尺、活动锤头、便于高处检测使用。

　　3、内表角检测尺

　　检测物体上内表(阴阳)直角的误差。

　　使用步骤：将推键向左推，拉出活动尺，旋转270度即可检测，检测时主尺及活动尺都应该紧靠被测面，指针所指刻度牌数值既被测面130mm长度的直角误差，每格为1mm。该尺在检测后脱离被检测物体时，指针所指数值不会改观，检测后可将检测尺拿到明亮处看清数值。

　　4、楔形塞尺

　　用来查抄平坦度、水平度、缝隙等，还能够直接查抄门窗缝的大幼。

　　使用步骤：将游码推到尺顶部，手握塑料柄，将顶部插入被检测缝隙中，插紧后退出，读取游码刻度。

　　5、检测镜

　　用来检测物体的上冒头背面弯曲肉眼不易直接看到的处所，手柄处有M6螺孔，可装在伸缩杆或对角检测尺上，以便于高处检测。

　　6、百格网

　　用于尺度砖砌体灰浆鼓满水平的查抄。

　　使用步骤：1、表观查抄，打开百格网，观察有无缺角败坏，分格线是否满足划定要求；2、表形尺寸、分格线幼燕用尺度钢尺或游标卡尺别离张亮百格网的看度、长度并读数纪录，再用尺身搁置在用具平面上查对模数线纪录。检测面积等同于尺度砖240*115mm，其上均布100幼格，专用于测定砌砖砂浆的鼓满度，通常要求砂浆的鼓满度≥80%。在墙上撬一块砖把网放在上面，数有砂浆的格子是几多就能够。

　　7、卷线器

　　重要用来检测砖墙砌体的灰缝、踢脚线等。

　　使用步骤：检测时，拉紧两端丝线，放在被测处，目测观察对比。使用结束后用卷线手柄顺使仉旋转，将丝线收入盒内，锁上方扣。

　　8、响鼓锤使用步骤

　　轻轻敲打抹灰后的墙面，能够判断墙面的空鼓水平及沙灰与砖水泥冻结的粘合质量。

　　9、钢针幼锤使用步骤

　　幼锤轻轻敲打马赛克瓷砖，能够判断空鼓水平及粘合质量。拔出塑料手柄，里面是剪头钢针钢针向被检物上戳几下，可探擦出多孔板缝隙，砖缝等砂浆是否鼓满。
